ナルックス株式会社（本社：大阪）は、2026年7月に開催予定の「赤外線アレイセンサフォーラム」において、遠赤外線領域に対応した各種光学技術（樹脂レンズ、ミラー光学系、メタレンズ）の展示を行います。 |
|
本出展では、従来の赤外線光学系が抱える課題に対し、小型化・高機能化・量産性・低コスト化を同時に実現する新しい光学アプローチとして、ナルックス独自の技術群を紹介します。 |
|
|
|
■ 背景｜高度化・多用途化する赤外線センシング |
|
|
|
近年、赤外線技術は設備診断、環境計測、医療、セキュリティに加え、ガス分析やインフラ監視などへと用途が拡大しています。 |
|
一方で、従来の光学系には以下の課題が存在します。 |
|
・光学系の大型化・重量増加 |
|
・Geなどレアメタルへの依存による高コスト化 |
|
・波長ごとに発生する色収差・特性変動 |
|
・用途ごとの個別設計による開発負荷 |
|
こうした背景から、広波長帯に対応しつつ、小型・軽量で柔軟に設計可能な光学技術が求められています。 |
|
|
|
|
|
■ 出展内容｜次世代赤外線光学技術 |
|
|
|

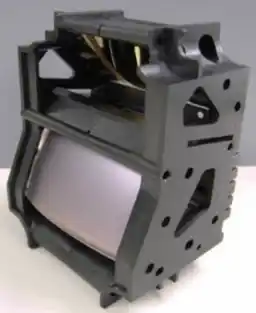

１. 樹脂製ミラー光学系（反射型撮像ユニット） |
|
|
|
|
|
|
|
樹脂基材に金属コーティングを施した自由曲面ミラーにより構成される反射型光学系です。反射光学系は透過を必要としないため、材料の制約を受けず、以下の特長を持ちます。 |
|
・可視～遠赤外～テラヘルツまでの広帯域対応 |
|
・色収差が発生しない |
|
・波長依存性が極めて小さい |
|
・高い反射率による高効率な光利用 |
|
|
|
ナルックスでは、レーザビームプリンタ用fθレンズで培った自由曲面設計技術を応用し、高精度かつコンパクトな反射光学系ユニットを実現しています（特許第4423380号、特許第4947563号） |
|
また、射出成形による量産に対応しているほか、軽量かつ低コストである点や、材料の安定供給が可能である点など、量産性にも優れています。さらに、分光・分析用途など、波長精度が求められる分野にも最適です。 |
|
|
|

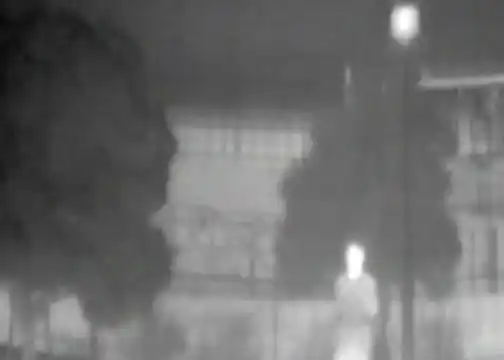

撮影例 |
|
|
|
|
|
|
|

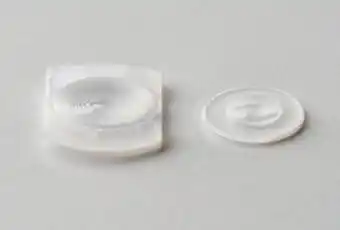

２.樹脂製遠赤外線撮像レンズ（HDPEレンズ） |
|
|
|
|
|
|
|
高密度ポリエチレン（HDPE）を用いた、樹脂製光学素子です。従来、赤外線レンズにはGeやカルコゲナイドガラスなど高価で加工性の低い材料が用いられてきましたが、ナルックスではこれらを代替する材料としてHDPEに着目しました。HDPEは樹脂材料の中では赤外線透過性に優れる一方で、GeやSiといった無機材料と比較すると内部透過率が低いという課題があります。ナルックスでは、フレネル構造による光学性能の確保と極限までの薄肉化設計、さらに微細加工および精密成形技術を組み合わせることで、この課題を克服しています。その結果、樹脂でありながら実用的な透過率を実現した遠赤外線レンズの開発に成功しました（特許第5584870号） |
|
|
|
さらに、ナルックスのHDPEレンズは |
|
・射出成形による大量生産対応 |
|
・軽量・小型設計 |
|
・耐薬品性・化学的安定性 |
|
・安定した材料供給性 |
|
・調色による意匠性の向上 |
|
といった特長を有し、コスト制約の厳しい用途（空間温度センサ等）に最適です。また、レンズ用途に加え、光学機能を持つカバー・ウィンドウとしての応用も可能です。 |
|
|
|

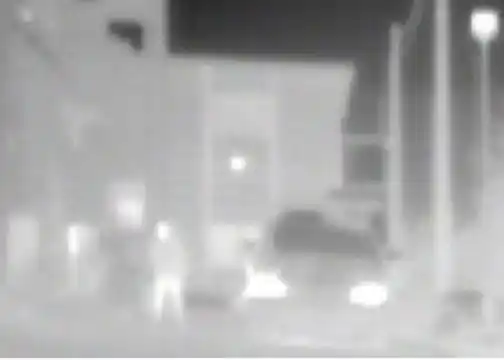

撮影例 |
|
|
|
|
|
|
|
|
|
|
|

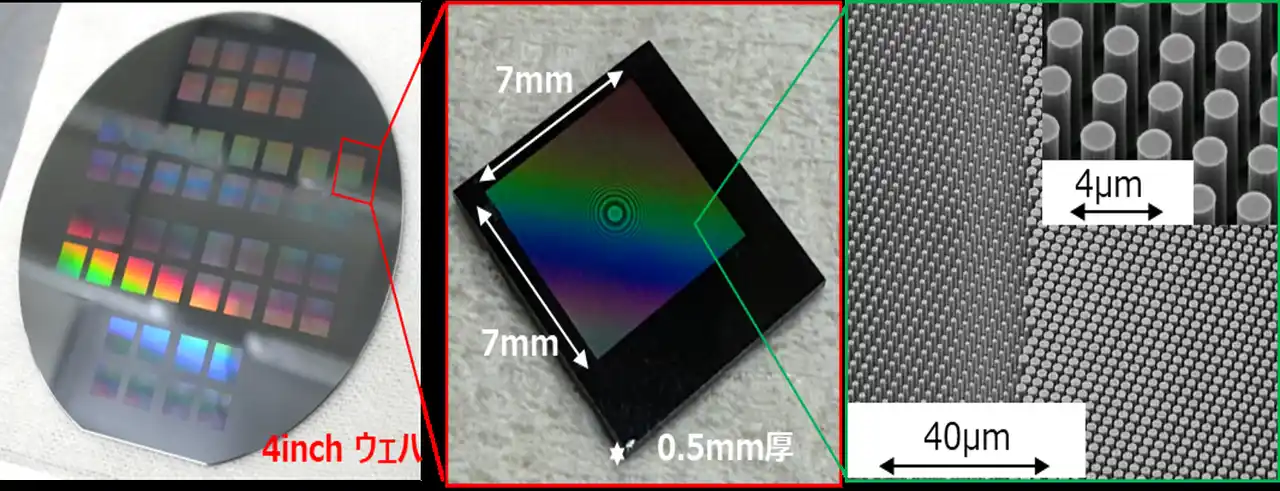

３. メタレンズ（開発中） |
|
|
|
|
|
|
|
メタレンズは、光学素子表面に形成された波長サイズ以下の微細構造（メタアトム）によって光を制御する平面型レンズです。 |
|
従来のレンズでは実現が困難だった偏光制御や波長分離など、多様な機能を付与できるため、薄型化だけでなく多機能化も可能です。 |
|
|
|
ナルックスでは、光学設計技術と微細加工技術を融合し、設計・試作を実施しました。 |
|
実際に設計値に近い光学特性を確認しています。 |
|
また、独自の設計ツールにより、用途に応じたカスタム設計・シミュレーションにも対応しています。 |
|
焦点距離を変えることで画角の調整も可能です。 |
|
|
|

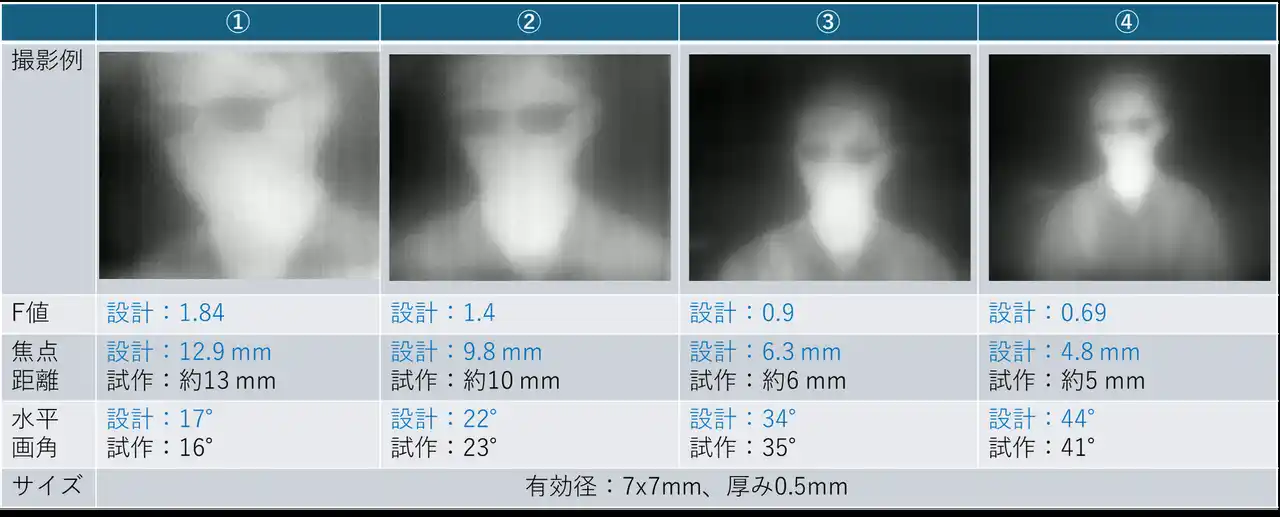

撮影例 |
|
|
|
|
|
|
|

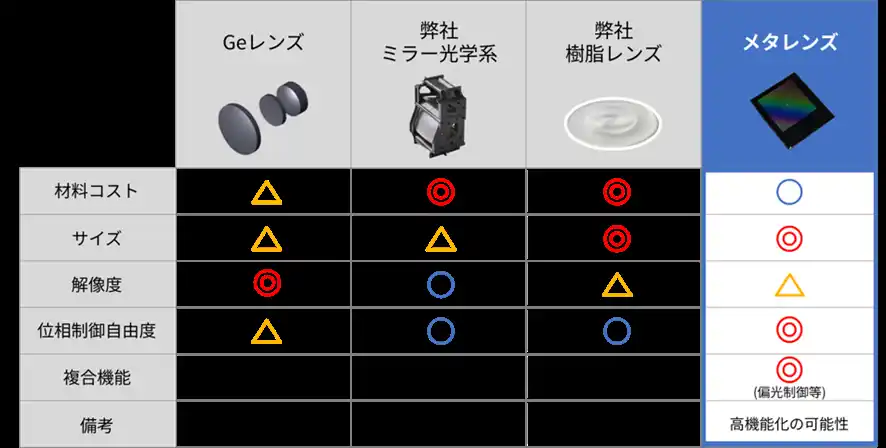

Geレンズとの比較表 |
|
|
|
|
|
|
|
■ 応用展開｜センシング技術の進化に貢献 |
|
|
|
本技術は以下の分野での活用が期待されます。 |
|
・赤外線センサモジュール |
|
・環境・ガス分析（分光・検知） |
|
・医療・ヘルスケア機器 |
|
・インフラ監視・設備診断 |
|
広帯域対応・低コスト・小型化を実現することで、 |
|
赤外線センシングの普及と高度化を加速します。 |
|
|
|
|
|
■ 展示会情報｜赤外線アレイセンサフォーラム |
|
|
|
OPIE’26 レンズ設計製造展 |
|
開催日時：2026年 4月22日(水)～24日(金) 10:00-17:00 |
|
開催場所：パシフィコ横浜 展示ホールA-C・アネックスホール |
|
弊社ブース：N-45 |
|
詳細：https://www.nalux.co.jp/infomation/716/
|
|
|
|
赤外線アレイセンサフォーラム |
|
開催日時：2026年 7月3日(金) 10:20-19:00 |
|
開催場所：立命館大学 大阪いばらきキャンパス内（http://www.ritsumei.ac.jp/accessmap/oic/） |
|
立命館いばらきフューチャープラザ 2階グランドホ-ル、1階イベントホ-ル |
|
※詳細な開催情報・展示内容については、決定次第ご案内いたします。 |
|
|
|
|
|
