株式会社マプリィ（本社：兵庫県丹波市、代表取締役：山口 圭司）は、ハンディタイプのLiDARスキャナ「LA01-2」「LA03-2」により、これまでトータルステーション（TS）で行っていた簡易な測量業務を、より少人数かつ短時間で完了できるLiDAR SLAM技術を用いた新しい現況測量の手法を提案します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
測量業務の現場で、このような課題に直面していませんか？ |
|
|
|
• |
|
|
• |
|
|
• |
|
|
• |
|
mm単位の精度まで要求されない現況測量をTSで行っている |
|
|
|
|
|
そのような現場課題を、mapryのハンディLiDARが一挙に解決します。 |
|
|
|
|
|

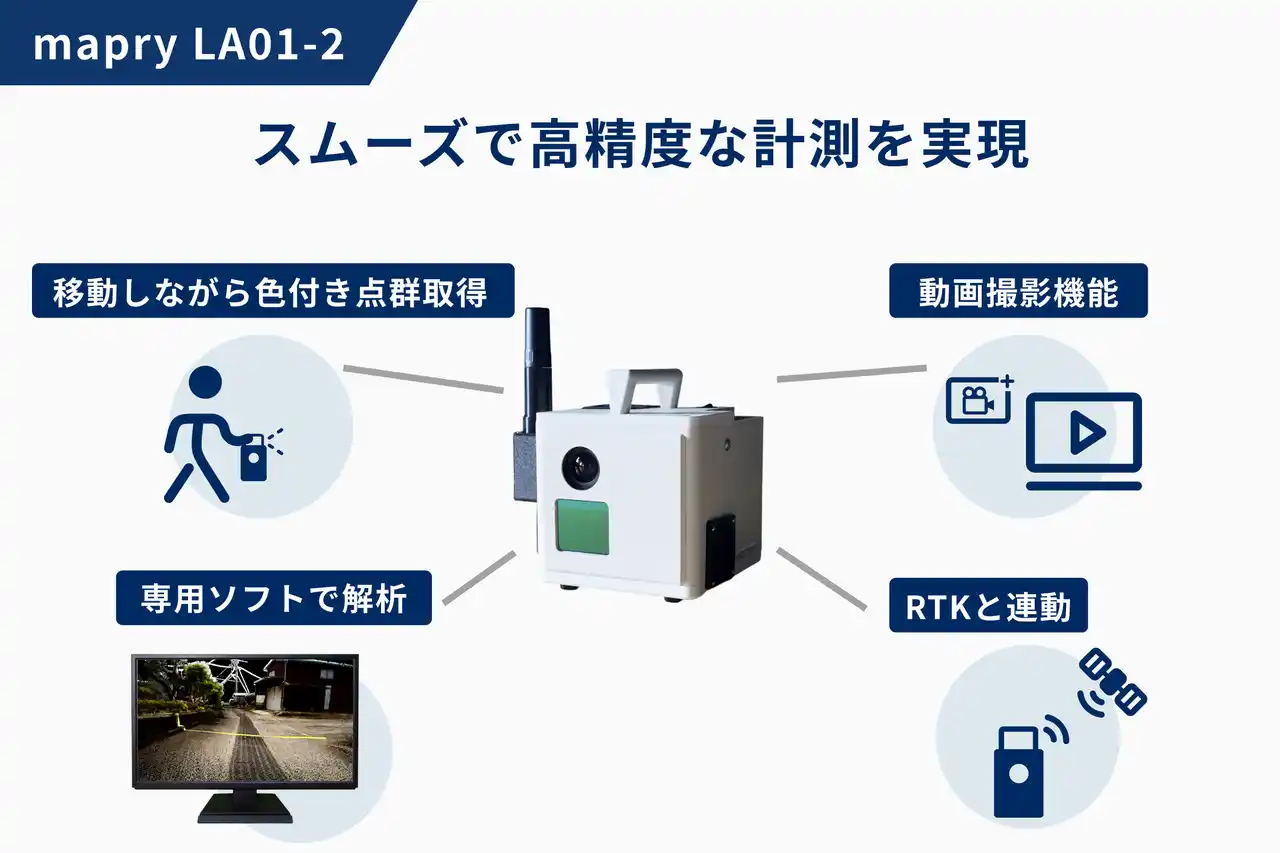

mapryLA01-2とは |
|
|
|
歩きながら測定することで、色付き点群データを取得できるLiDARです。広範囲の現場の3次元データを瞬時に生成可能。ネットワークRTK（VRS）対応+現地の標定点(GCP)の座標変換で数cm級の公共座標の付与が可能です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|

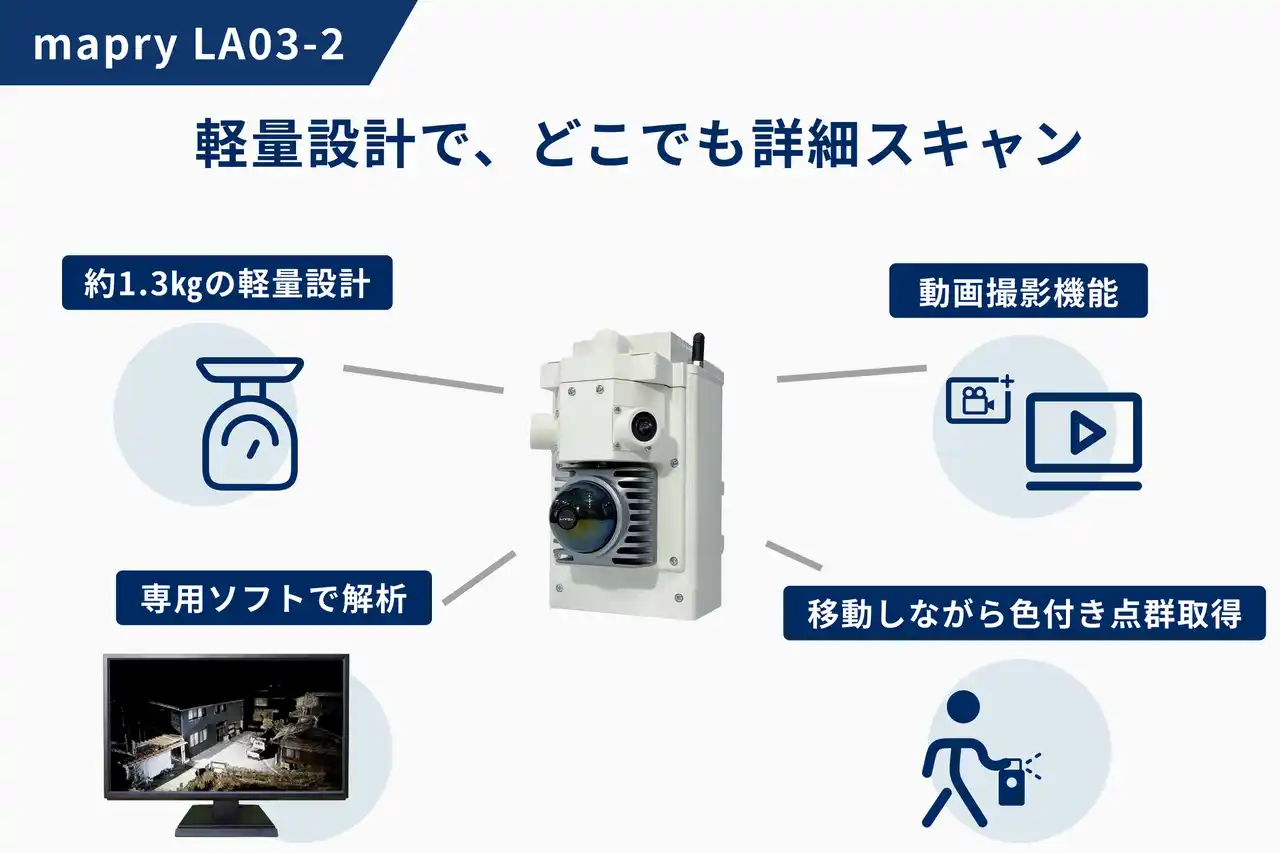

mapryLA03-2とは |
|
|
|
バッテリーを除いて約1.3kgと軽量・コンパクトでカラー点群+動画データを取得できます。LA01-2より測距距離は短いものの、路地裏や宅地の裏など狭い空間でも使える事でLA01-2の補足測量に最適です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
ハンディLiDARの測量活用の流れ |
|
|
|
【1】現地計測（VRSでの補正に対応） |
|
|
|
• |
|
外周3点以上を基準に、TS・スタティック等で標定点および検証点を取得 |
|
|
• |
|
LA01-2/LA03-2でスキャンしながら移動し、高精度な点群データを取得 |
|
|
• |
|
現場の動画も自動的に取得できるため、後から詳細を確認することが可能 |
|
|
|
|
|
※VRSはジェノバ、テラサット、ichimill、docomoなどに対応しています。 |
|
|
|
|
|
【2】内業での解析・変換（専用ソフト mapry PC版） |
|
|
|
• |
|
TS点などの測量点を元にソフト上で標定点を選択、座標変換 |
|
|
• |
|
変換後データをラスタデータ（TIFF/GeoTIFF形式）で出力 |
|
|
• |
|
TIFFをCADに取り込みトレースまたは、LAS形式で出力 |
|
|
• |
|
|
|
|
|
|
|
|
|
|
|
|

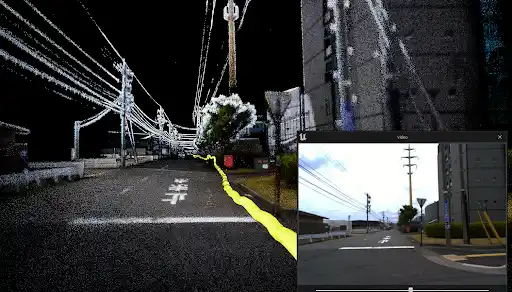

LA01-2の計測イメージ（動画も同時に確認可能） |
|
|
|
|
|
|
|
|
|
|
|

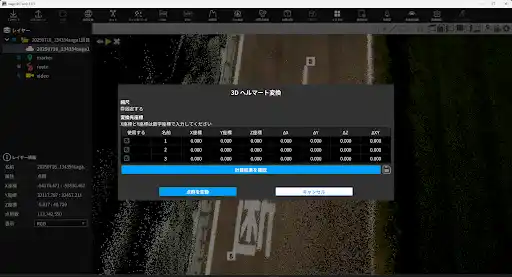

道路標示の角などをVRSで抑えて座標変換（3Dヘルマート） |
|
|
|
|
|
|
|
|
|
|
|
|
|

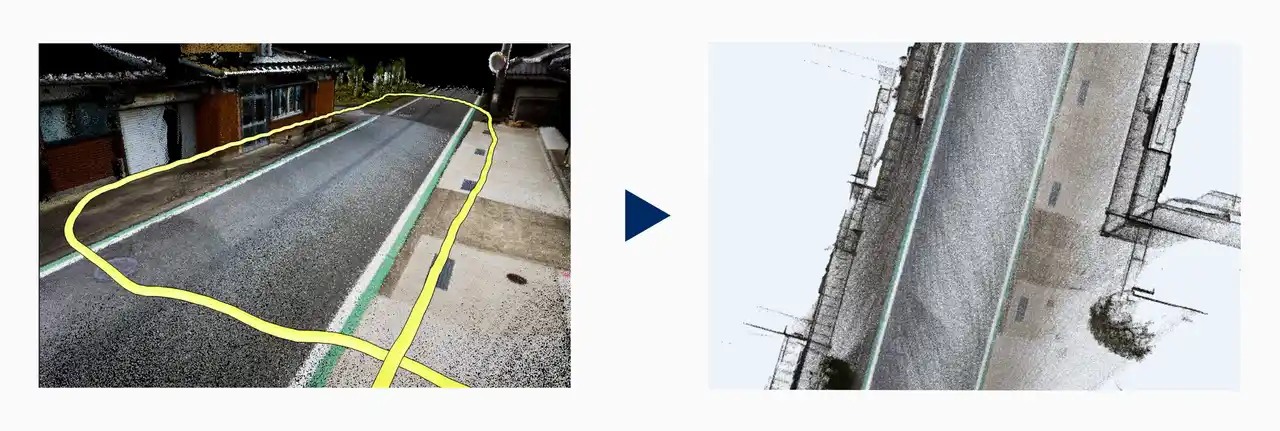

座標変換後の点群データはLAS出力またはGeoTIFF出力でCAD・平面図化（黄色ラインは歩行線形） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

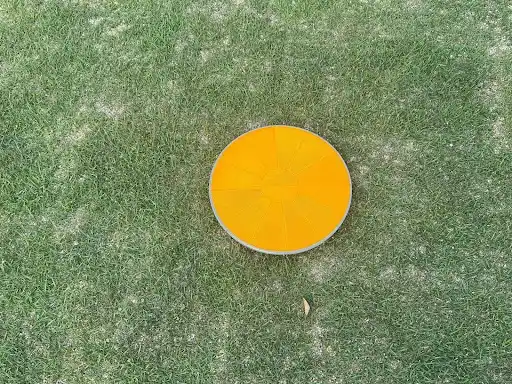

標定点は添付のような反射素材（デリネーターなど）で3Dヘルマート変換時に中心の自動選択が可能 |
|
|
|
|
これまでとの比較 |
|
|
|
従来のTSによる測量では、地形や変化点数にもよりますが、3000~4000平方メートル 程度のエリアで半日以上の時間を要していました。 |
|
一方、mapry LA01-2やLA03-2を使用すれば、同規模のエリアでもわずか10～15分で現地計測が完了。
|
|
少人数でも効率的に作業を進められ、人手不足や時間的制約のある現場でも力を発揮します。 |
|
|
|
|
|
|
|
お問い合わせ |
|
|
|
製品の詳細やデモの希望は、以下よりお気軽にお問い合わせください。 |
|
https://mapry.co.jp/contact/ |
|
|
|
|
|
