【ローム株式会社】極小コンデンサでも安定動作！500mA対応のLDOレギュレータで大電流設計の自由度を拡大

ローム株式会社（本社：京都市）は、車載機器、産業機器、通信インフラなどに用いられる12V/24V系プライマリ（※１）電源用途向けに、独自の超安定制御技術「Nano Cap(TM)（ナノキャップ）」を搭載した出力電流500mAのLDOレギュレータ（※2）IC「BD9xxN5シリーズ」全18製品を開発しました。
本製品は、好評を得ている「BD9xxN1シリーズ」（出力電流150mA）の電流拡張モデルであり、出力電流を従来の3倍以上となる500mAへと拡大し、より大電流を必要とするアプリケーションへの適用範囲を広げました。

500mA対応LDOレギュレータ

また、「Nano Cap(TM)」技術の採用により、わずか470nF（Typ.）の出力コンデンサでも出力電圧変動を約250mV（負荷電流変動1mA⇔500mA/1µs 時）に抑える安定動作を実証しています。一般的な数µFの小型MLCC（多層セラミックコンデンサ）や大容量の電解コンデンサに加え、安定性の確保が難しかった1µF以下の容量を持つ、0603Mサイズ（0.6×0.3mm）などの極小MLCCにも対応可能です。これにより、回路や基板の小型化はもちろん、部品選定の自由度向上にも貢献します。

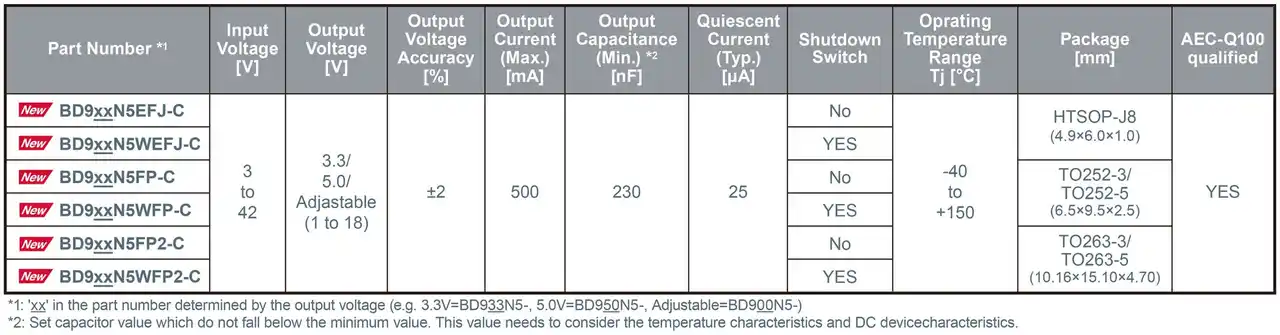

500mA対応LDOレギュレータラインアップ

本製品は2025年10月より月産30万個体制で量産を開始しています（サンプル価格300円/個：税抜）。

インターネット販売にも対応しており、チップワンストップやコアスタッフオンライン、DigiKey、 Mouserなどからご購入いただけます。

ネット販売商社

また、検証用シミュレーションモデルでは、高精度SPICEモデル「ROHM Real Model（※3）」を完備しており、ローム公式Webから入手することができます。

SPICEモデル： BD900N5xxx-C　BD933N5xxxx-C　BD950N5xxxx-C

ロームは今後も、Nano Cap(TM)技術搭載LDOシリーズのさらなる拡充を通じて、電子機器の高性能化・小型化・高信頼化に貢献してまいります。

TOPICSニュース

開発の背景

近年、電子機器の小型・高密度化が進んでおり、電源回路には、省スペース化と高い設計自由度を実現するため、小容量コンデンサでも安定動作可能な電源ICが求められています。しかし、1µF以下の出力コンデンサで安定動作を実現することは技術的に困難とされてきました。

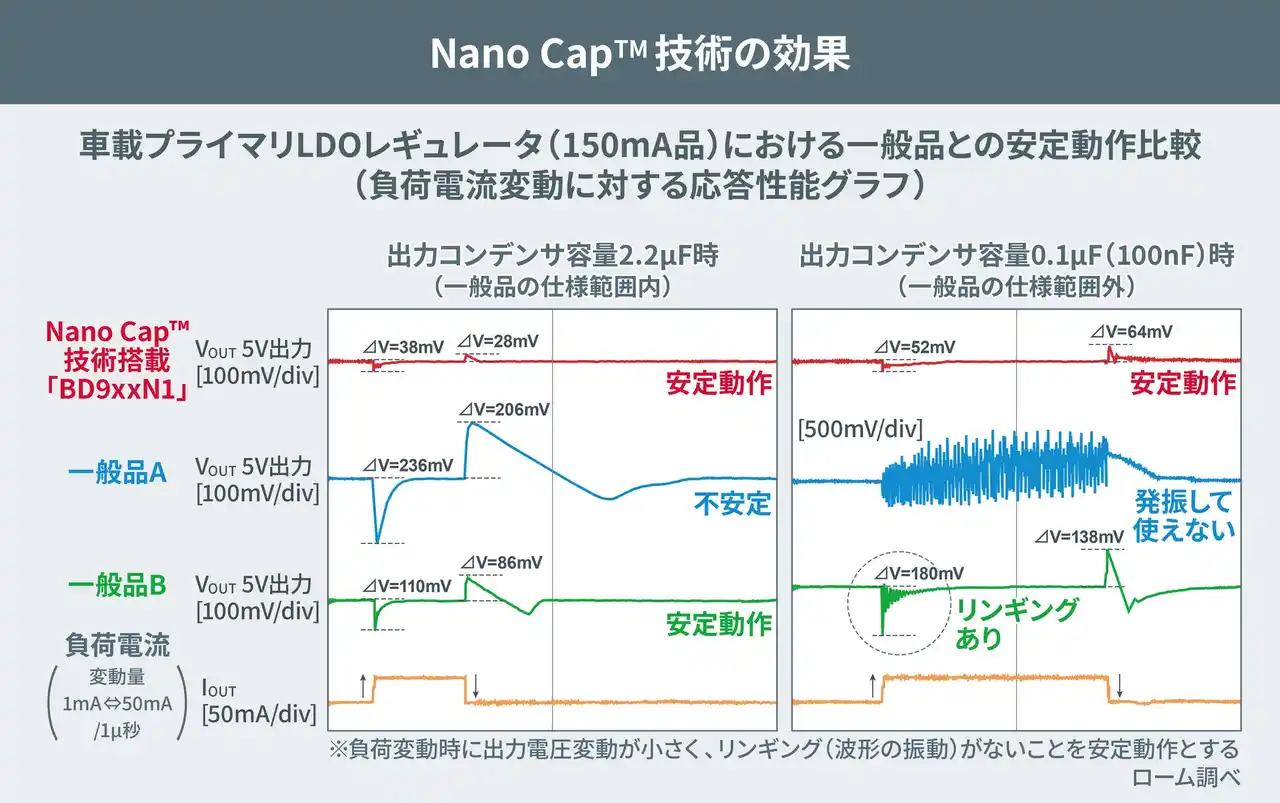

この課題に対し、ロームは2022年に独自の超安定制御技術「Nano Cap(TM)」を搭載したLDOレギュレータ「BD9xxN1シリーズ（出力電流150mA）」を開発。わずか100nFの出力コンデンサで安定動作を可能にする性能が高く評価され、多くの採用実績を獲得しています。今回新たに開発した「BD9xxN5シリーズ」は、より大きな電流が求められるアプリケーションに対応しており、電源設計における出力コンデンサに関する課題の解決をさらに支援します。

アプリケーション例

車載機器：

•

燃料噴射装置（FI）やタイヤ空気圧監視システム（TPMS）などのパワートレイン系電源

•

ボディコントロールモジュール（BCM）などのボディ系電源

•

クラスタやヘッドアップディスプレイ（HUD）などのインフォテインメント系電源　など

産業機器：

•

プログラマブルロジックコントローラ（PLC）や遠隔端末装置（RTU）、産業ゲートウェイなどコントローラ用電源

•

温度や圧力、流量などのアナログ負荷やセンサ用の高精度LDO

•

ビルオートメーションや防災、入退室盤などの監視制御盤用電源

•

ヒューマンマシンインターフェース（HMI）やパネル機器のスタンバイ電源など　

民生機器：

•

冷蔵庫や食洗機、エアコンなどのコントロール制御基板用電源

•

恒温器（サーモスタット）やドアベルなど住宅設備用電源

•

ホームセキュリティやネットワーク機器などの常時給電用電源など

Nano Cap(TM)（ナノキャップ）について

Nano Cap(TM)ロゴ

Nano Cap(TM)は、ロームの垂直統合型生産体制において、「回路設計」「レイアウト」「プロセス」、3つの先端アナログ技術を結集することで実現する超安定制御技術を指します。安定制御により、アナログ回路のコンデンサに関する安定動作課題を払拭することで、自動車や産業機器、民生機器などを問わず、幅広いアプリケーションの設計工数削減に貢献します。
