・現場の課題 ― ロストによる作業中断 |
|
|

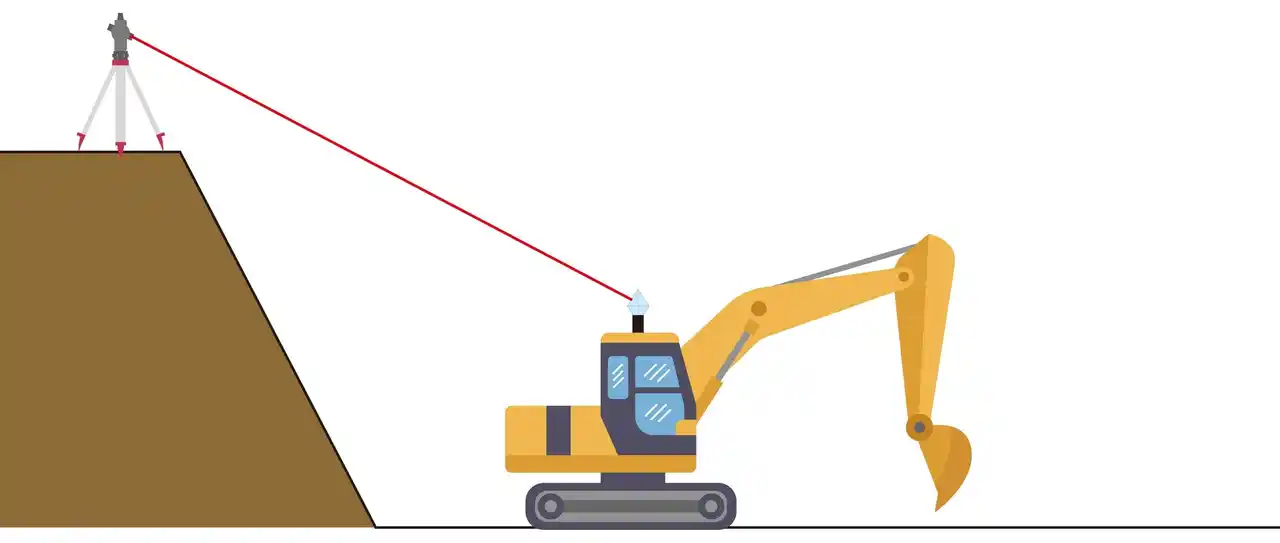

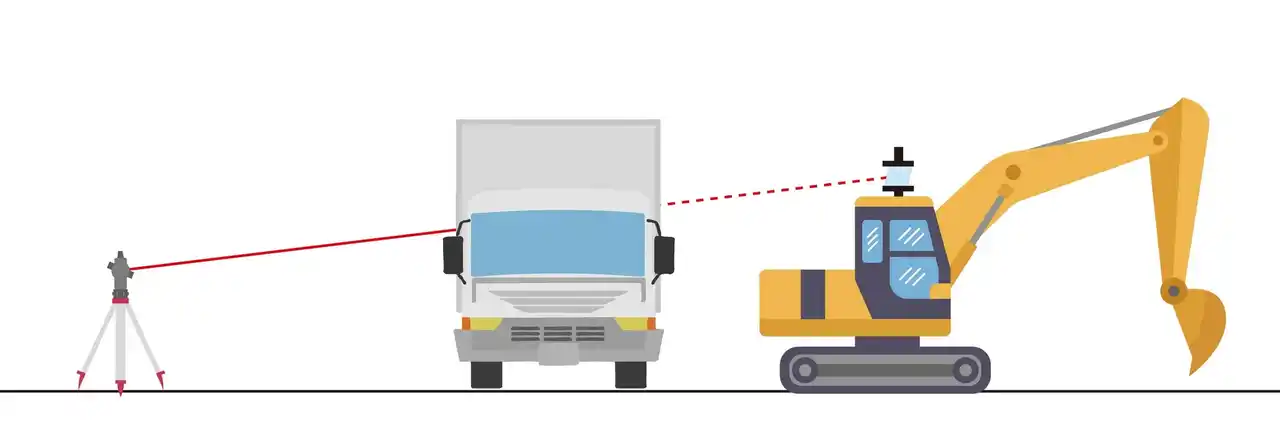

トータルステーションを使用したマシンガイダンスによる掘削作業では、建機の旋回やトラック・作業員の往来により、トータルステーションからのレーザーが遮断されることがあります。
測量機を高所に設置することで、遮断リスクを低減できますが、従来の360°プリズムでは高所設置時にレーザーがプリズムのガラス面に入射する角度が鋭くなり、反射率が低下。その結果、追尾が中断する場合がありました。 |
|
|
|
|
|
|
|
|
|
|
|
・KIRA640がもたらす解決策 |
|
|
|
KIRA640は、水平360°・垂直280°の広角プリズム配置を採用。 |
|
従来、現場で活用されてきた360°プリズムは、一般的な測量用途で使用されてきたプリズムを応用したものであり、マシンガイダンスでの使用においては設置条件や視準範囲に制約がありました。 |
|
一方、KIRA640はマシンガイダンス用途を前提に開発されたプリズムで、これらの課題を解消しています。 |
|

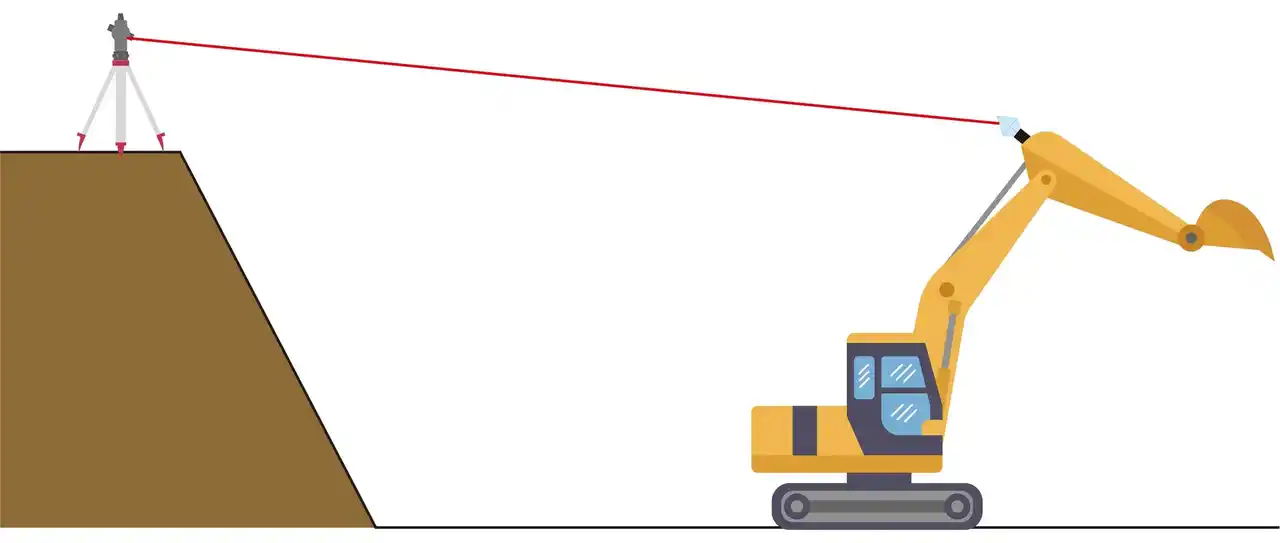

高所設置でもガラス面をしっかり視準できるため、レーザーが遮断されにくい高い位置に測量機を設置 |
|
いただけます。 |
|
これにより、トラックや作業員による遮断リスクを低減し、現場を止めずに作業を継続できます。 |
|
施工効率の向上と作業安全性の確保に最適なソリューションです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
・開発背景 |
|
|
|
従来の単眼プリズムに比べ、360°プリズムは画期的でしたが、建機の旋回やトラック・人の往来による追尾ロストは依然として課題となっていました。 |
|
こうした現場の声をもとに、2年間の開発期間を経て誕生したのがKIRA640です。 |
|
従来よりもさらにあらゆる現場で追尾ロストリスクを軽減できる設計を実現しています。 |
|
製品名「KIRA」には、宝石のような見た目で現場できらっと輝く存在になるという想いが込められています。 |
|
|
|
・製品仕様（抜粋） |
|
|
|
型式 ：KR-640 |
|
水平視準角 ：360° |
|
垂直視準角 ：280° |
|
プリズム高 ：60mm |
|
オフセット ：-10mm |
|
取付可能ネジ：5/8インチメスネジ |
|
希望小売価格：330,000円 |
|
|
|
KIRA640とHolfee3Dとのマッチング |
|
|
|
KIRA640は、簡易3Dマシンガイダンス「Holfee3D」（ホルフィースリーディー、開発/製造/販売：日本精機株式会社）の推奨プリズムとされています。 |
|
「Holfee3D」は、センサーの配線が不要で簡単設置、そして初期設定はスマホやタブレットを利用して、短時間（約30分）でキャリブレーションが完了します。システム設置にかかる時間が大幅に軽減される、スイングブーム、オフセットブームにも対応した、現場が求める画期的なマシンガイダンスです。 |
|
|
|
|
|
|

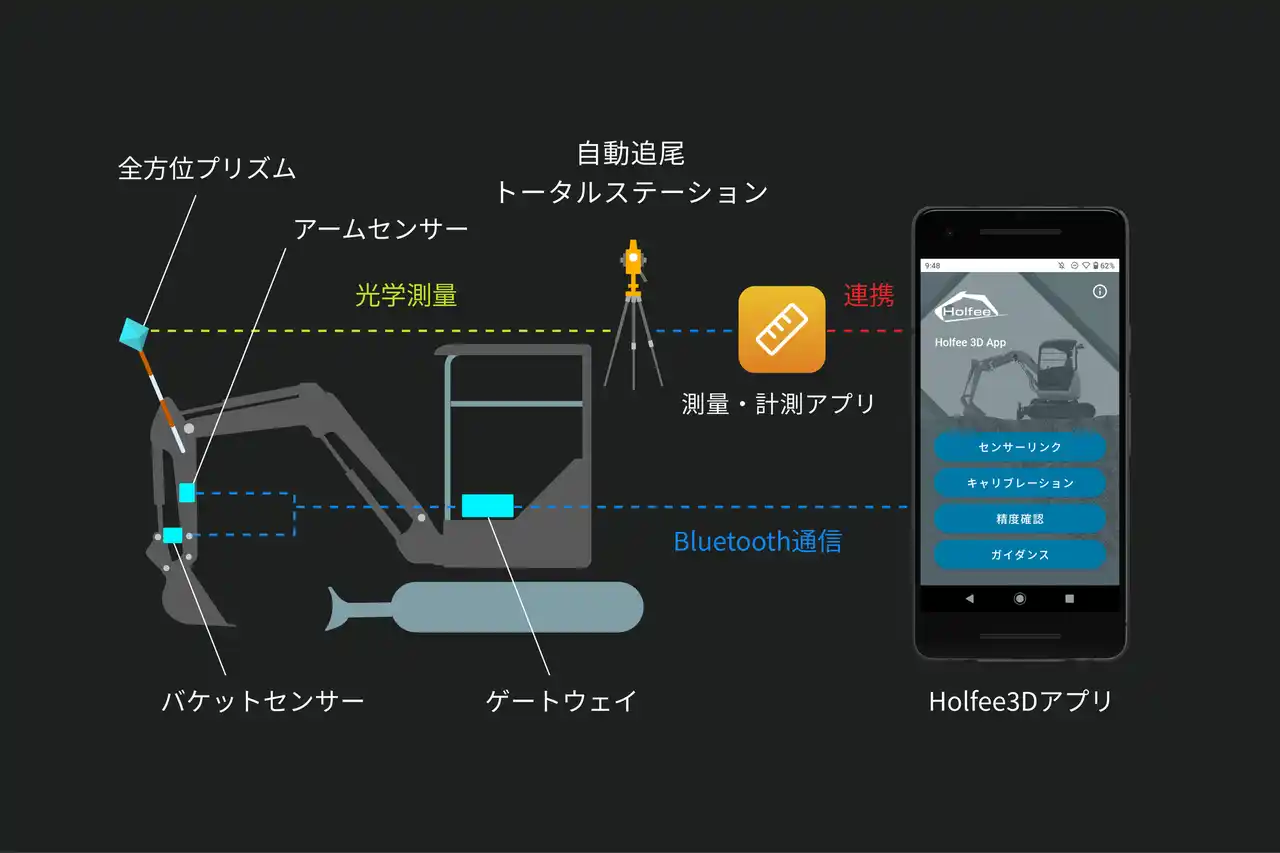

簡易3Dマシンガイダンス Holfee3D システム構成図 |
|
|
|
|
|
|
開発/製造/販売：日本精機株式会社 |
|
製品名：簡易3Dマシンガイダンス Holfee3D |
|
|
|
|
|
|
|
詳しくは日本精機株式会社までお問い合わせください。 |
|
簡易3Dマシンガイダンス Holfee3D 特設ページ |
|
|
|
※記載されている会社名・商品名・ロゴは、日本精機株式会社の登録商標または商標です。 |
|
|
|
|
|

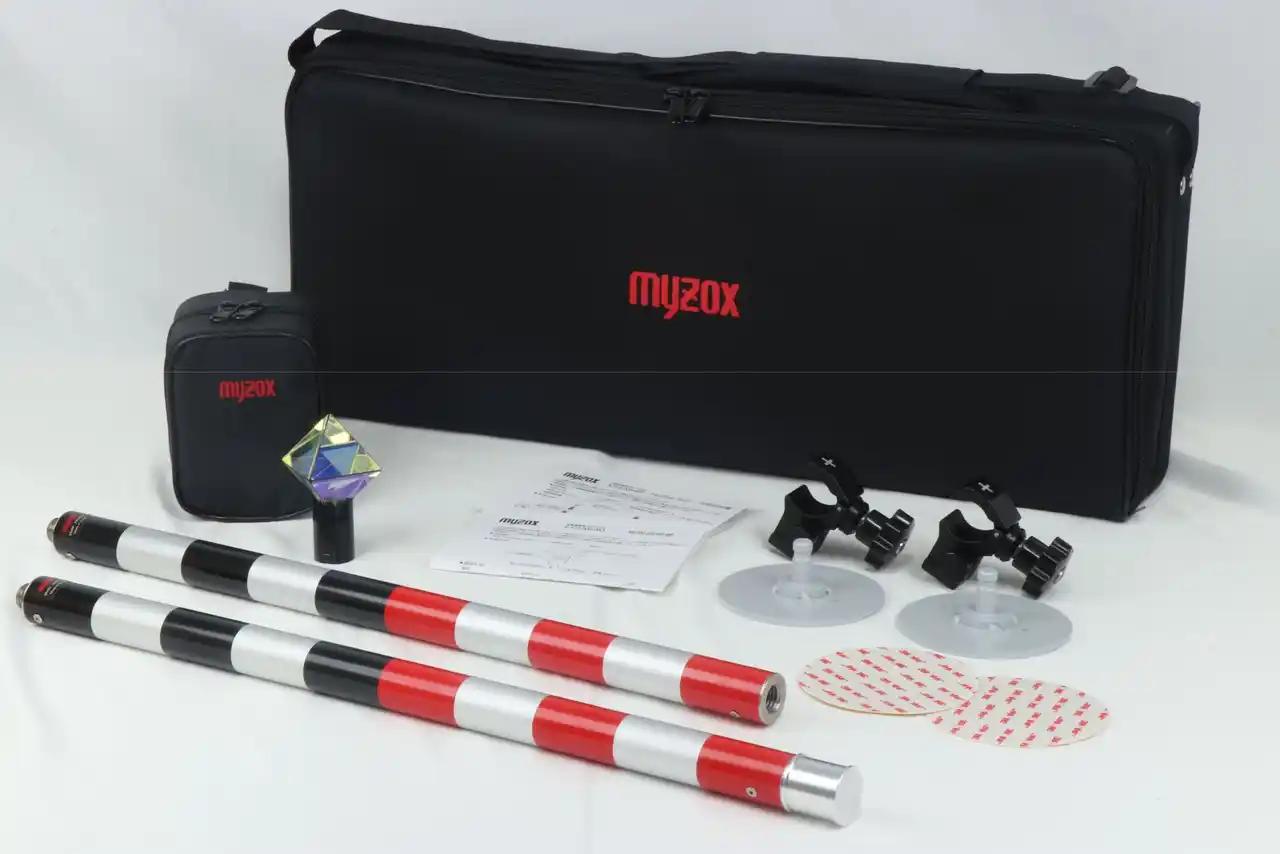

・株式会社マイゾックスのKIRA640 Holfee3Dセット |
|
|
|
当社では、Holfee3Dに対応したKIRA640 Holfee3Dセットをご用意しております。 |
|

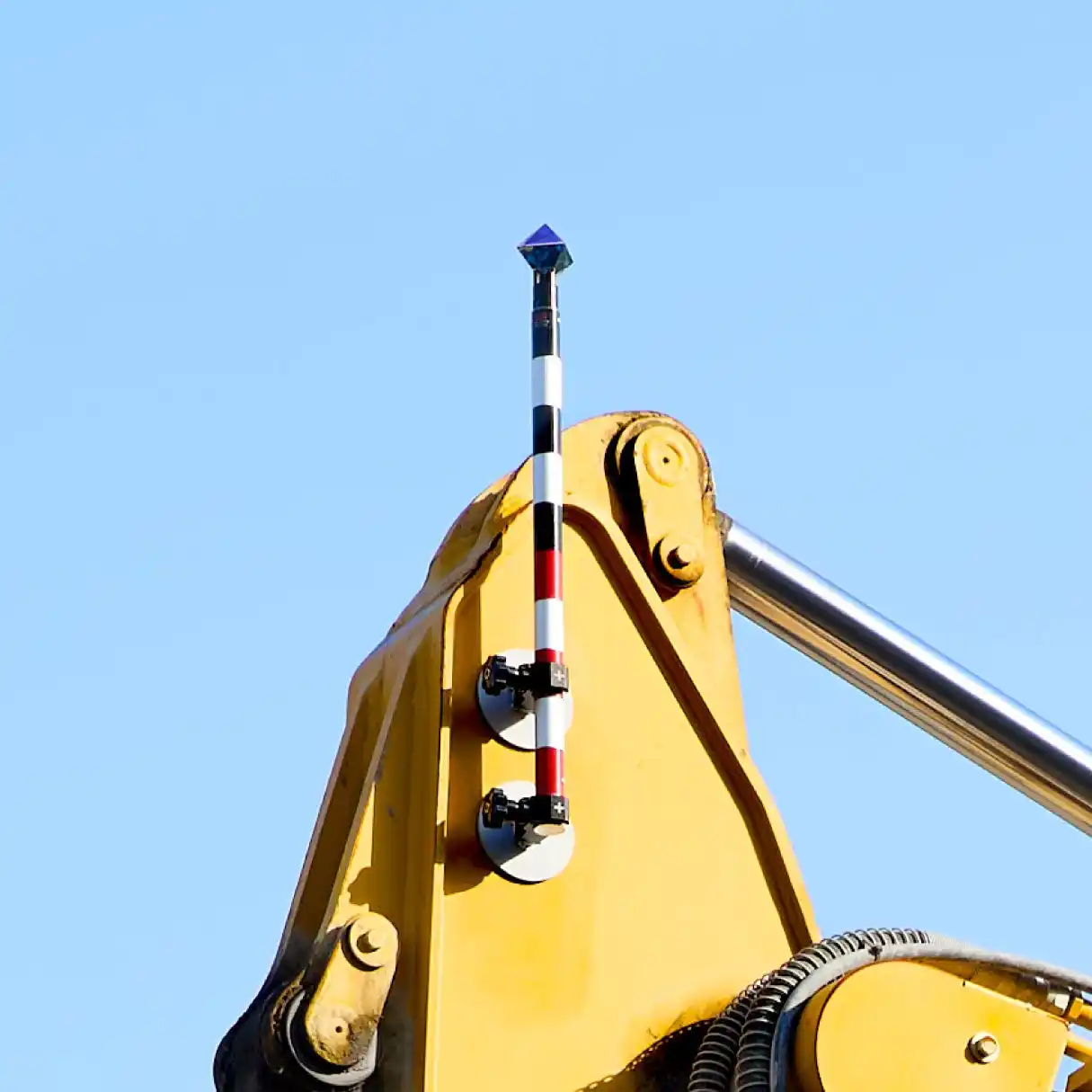

KIRA640 Holfee3Dセットは、建設機械にプリズムを取り付ける際に便利なベース、クランプ、ポールを含むセットで、簡単かつ確実にセットアップ可能です。 |
|
ご興味のある方は、お近くの測量機代理店までお問い合わせください。 |
|
|
|
|
|
|
|
|
|

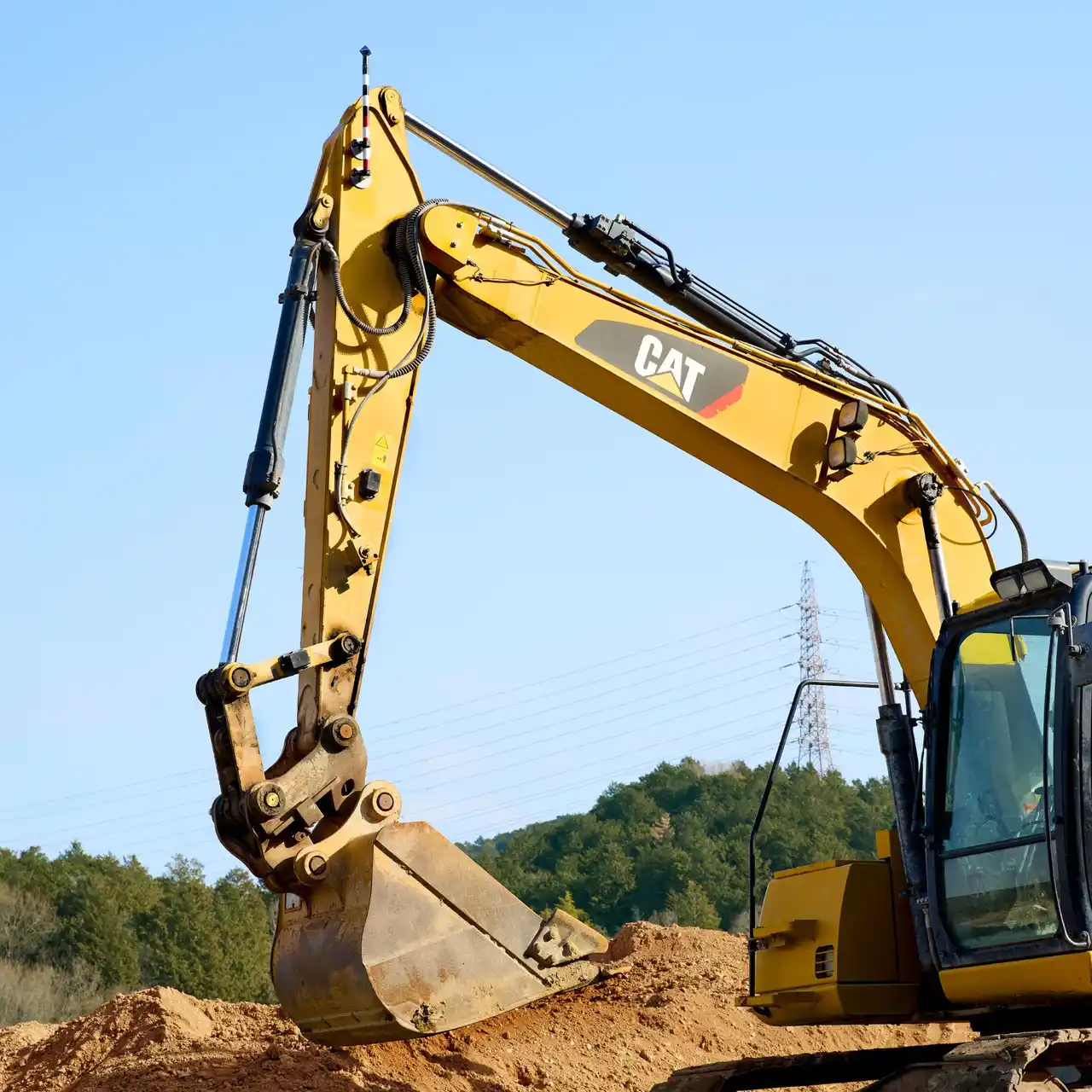

いかなる位置でも確実に視準できるKIRA640 |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
